AW氣動固定球閥

產品型號：Q647F
公稱通徑：DN50~500mm
公稱壓力：PN1.6~4.0 MPa
適用溫度：-29~425℃
閥體材質：WCB、WC6、WC9、LCB、CF8、CF3、CF8M、CF3M
適用介質：水、蒸汽、油品、部分酸、堿

聯系購買

分享到：

產品詳細

一、AW氣動固定球閥概述
氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用。

二、AW氣動固定球閥產品介紹
氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；氣動閥門在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，氣動球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

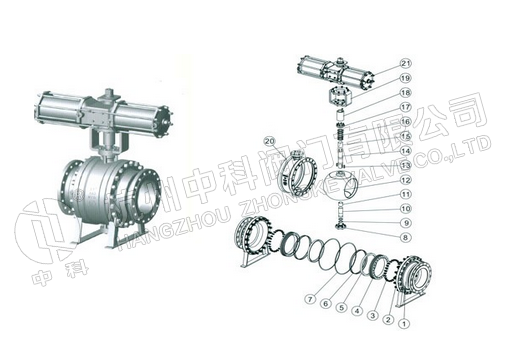

三、AW氣動固定球閥主要零件材質

序號	零件名稱	材質
序號	零件名稱	C	D	R
1	左右閥體	A216-WCB	A351-CF8	A351-CF8M
2	螺柱	A193-B7	A276304	A276316
3	螺母	A1942H	A276304	A276316
4	彈簧	YB/T5104 60Si2M0	YBD(T)11 1Cr18Ni9	YBD(T)11 0Cr18Ni12Mo2
5	閥座	A182-A105	A276304	A276316
6	密封圈	PTFE	PTFE	PTFE
7	O形圈	橡膠	橡膠	橡膠
8	墊片	PTFE	PTFE	PTFE
9	法蘭	A216-WCB	A351-CF8	A351-CF8M
10	墊片	PTFE	PTFE	PTFE
11	下閥桿	A276-410	A276304	A276-316
12	襯套	PTFE	PTFE	PTFE
13	球體	A182-F304	A182-F304	A182-F316
14	鍵	A1SIC1045	A276304	A276-316
15	閥桿	A276410	A276304	A276316
16	襯套	PTFE	PTFE	PTFE
17	填料	PTFE	PTFE	PTFE
18	填料壓蓋	A216-WCB	A276304	A276316
19	連接套	A182-A105	A276-304	A276304
20	支架	A216-WCB	A276304	A276304
21	閥體	A216-WCB	A351-CF8	A351-CF8
22	氣動執行器	-	-	-

四、執行標準

設計依據		AP1、ANS1標準	JIS標準
設計標準		API6D、ANSIB16.34	JISB2071
結構長度	法蘭連接	AP16D、ANS1B1610	JISB2002
連接法蘭尺寸		ANS1B16.5	JISB2212、B2213、B2214
試驗和檢驗		AP16D、AP1598	J1SB2003

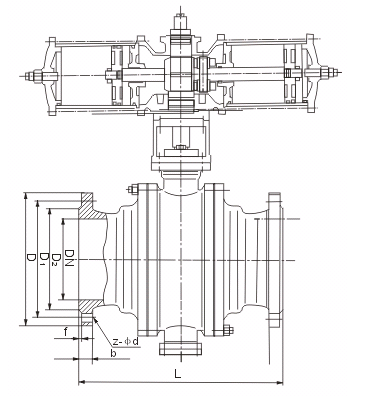

五、AW氣動固定球閥主要外形尺寸

公稱通徑 DN（mm）	尺寸												執行器型號
	1.6MPa				2.5MPa				4.0MPa
	L	D	D1	z-φd	L	D	D1	z-φd	L	D	D1	z-φd
50	203	160	125	4-18	216	160	125	4-18	216	160	125	4-18	可選配 DA/SR、 QGSY、 SY-CH、GTD/GTE AW/AWS、 SY-YD、系列執行器（以上選配僅供參考具體選區用根據實際要求）
65	222	180	146	4-18	241	180	145	8-18	241	180	145	8-18
80	241	195	160	8-18	283	195	160	8-18	283	195	160	8-18
100	305	215	180	8-18	305	230	190	8-23	305	230	190	8-23
125	356	245	210	8-18	381	270	220	8-25	381	270	220	8-25
150	394	280	240	8-23	403	300	250	8-25	403	300	250	8-25
200	457	335	295	12-23	502	360	310	12-25	502	375	320	12-30
250	533	405	355	12-25	586	425	370	12-30
300	610	460	410	12-25	648	485	430	16-30
350	686	520	470	16-25	762	550	490	16-34
400	762	580	525	16-30	838	610	550	16-34
450	864	640	585	20-30	914	660	600	20-34
500	914	705	650	20-34	991	730	660	20-41
