AT氣動V型調節對夾球閥

產品中心 > 球閥系列 > AT氣動V型調節對夾球閥

AT氣動V型調節對夾球閥

公稱通徑：對夾式DN25～250mm/法蘭DN25～500mm
公稱壓力：16、25bar（如需更高壓力訂貨時請注明）
連接方式：對夾式/法蘭
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）

聯系購買

分享到：

產品詳細

AT氣動V型調節對夾球閥特點
防爆、開關、定位器

V型閥芯切口、自潔功能、適用粘稠纖維顆粒流體

閥體采用整體式結構、避免中部法蘭連接可能造成的泄漏

波形彈簧預緊、閥座與閥芯緊密接觸、密封性能好并能自動補償作用

閥桿花鍵連接、配有自潤滑軸承固定、回轉性能高、穩定性好、承載扭矩大、調節精度高

技術規范
設計依據	GB標準
設計標準	GB/12237
連接法蘭尺寸	GB/9113、JB/T79
實驗和檢驗	JB/T9092

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	對夾式DN25～250mm/法蘭DN25～500mm
連接方式	對夾式/法蘭
氣缸配置	AT系列、GT系列、AW系列、進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	16、25bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

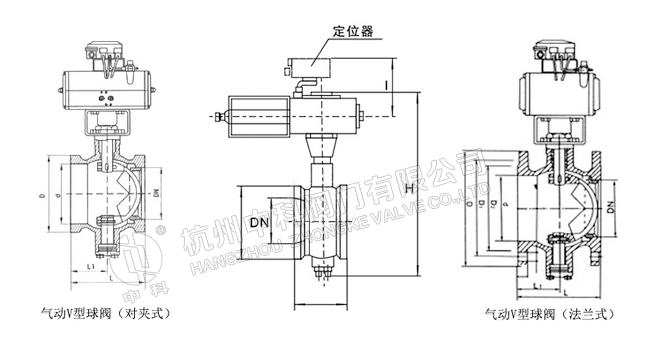

PN（MPa）	DN（mm）	尺寸
		L	對夾連接	法蘭連接						H
		L	D	D	D1	D2	D6	b	z-d	H
1.6	25	102	64	115	85	5	-	14/16	4-14	233
	40	114	82	145/150	110	85/84	-	16/18	4-18	280
	50	124	100	160/165	125	100/99	-	16/20	4-18	362
	65	145	118	180/185	145	120/188	-	18/20	4-18	377
	80	165	130	195/200	160	135/132	-	20	8-18	410
	100	194	155	215/220	180	155/150	-	20/22	8-18	423
	125	210	185	245/250	210	185/184	-	22	8-18	436
	150	229	216	280/285	240	210/211	-	24	8-23/8-22	653
	200	243	264	335/340	295	265/266	-	26/24	12-23/12-22	703
	250	297	328	405	355	320/319	-	30/26	12-25/12-26	787
	300	338	373	460	410	375/370	-	30/28	12-25/12-26	827
2.5	25	102	64	115	85	65	-	16	4-14	233
	40	114	82	145/150	110	85/84	-	18	4-18	280
	50	124	100	160/165	125	100/99	-	20	4-18	362
	65	145	118	160/185	145	120/118	-	22	8-18	377
	80	165	130	195/200	160	135/132	-	22-24	8-18	410
	100	194	155	230/235	190	160/156	-	24	8-23/8-22	423
	125	210	185	270	220	188/184	-	28/26	8-25/8-26	436
	150	229	216	300	250	218/211	-	30/28	8-25/12-26	653
	200	243	264	360	310	278/274	-	34/30	12-25/12-26	703
	250	297	328	425	370	332/330	-	36/32	12-30	787
	300	338	373	485	430	390/389	-	40/34	16-30	827
